Méadar Cumhachta faoi stiúir



In áiseanna tráchtála agus éadroma-tionsclaíocha an lae inniu, tá an spás ar phainéil dáileacháin ar ardleibhéal - agus is amhlaidh atá am d’fhoireann. Má dhéantar na leathanaigh roghchláir gan teorainn a úsáid chun bunpharaiméadair a sheiceáil, cuirtear moill ar an bhfabhtcheartú agus méadaítear an baol go gcaillfear léamha.

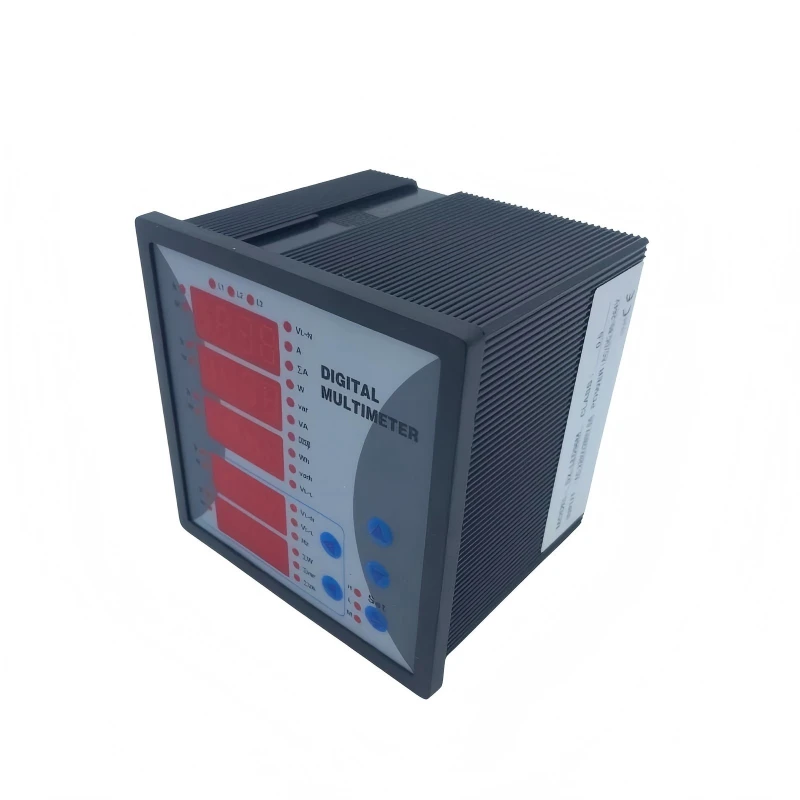

Réitíonn ár Méadar Cumhachta LED 5-Row LED an fhadhb sin le dearadh simplí, cliste. Lonnaithe i bpainéal caighdeánach 96 × 96 mm-lorg sléibhe, taispeánann an uirlis seo cúig pharaiméadar trí chéim riachtanacha ag an am céanna ar scáileán LED geal, ardchodarsnachta - gan scrollú, gan lascadh, gan aon buille faoi thuairim. Tá voltas, sruth, cumhacht gníomhach, fachtóir cumhachta, agus minicíocht le feiceáil ar aon sracfhéachaint amháin.



Ach ní bhaineann an méadar seo le háisiúlacht amháin. Taobh thiar dá phainéal tosaigh díreach tá fíor-Inneall tomhais RMS, ríomhchlárú solúbtha cóimheas CT/VT, agus cumarsáid roghnach Modbus - rud a fhágann go bhfuil sé chomh hoiriúnach céanna mar tháscaire áitiúil aonair nó mar chuid de líonra monatóireachta fuinnimh níos leithne.



Cibé an bhfuil tú ag bainistiú túr oifige tráchtála, líne déantúsaíochta beag, bord dáileacháin UPS lárionad sonraí, nó painéal sioncrónaithe gineadóra, seachadann an ionstraim seo na sonraí a theastaíonn uait, nuair is gá duit, san fhormáid is féidir leat a úsáid i ndáiríre.



Príomhghnéithe & Buntáistí

1. Cúig Shraith Taispeána Comhuaineach – Gan Scoránaigh Roghchláir

Cuireann an chuid is mó de na méadar digiteach iallach ort leathanach trí scáileáin chun paraiméadair éagsúla a fheiceáil. Cuireann ár taispeáint méadar cumhachta LED deireadh leis an gcuimilt sin. Taispeánann sraitheanna tiomnaithe V (Voltas), A (Reatha), kW (Cumhacht Ghníomhach), PF (Fachtóir Cumhachta), agus Hz (Minicíocht) - go léir ag nuashonrú i bhfíor-am, go léir ag an am céanna. Le haghaidh sonraí breise, cuireann an méadar paraiméadair thánaisteacha scrollaithe ar fáil lena n-áirítear:



kWh (allmhairiú/easpórtáil fuinneamh)

kvar (cumhacht imoibríoch)

THD (saobhadh armónach iomlán, voltas & sruth)



Ciallaíonn sé seo gur féidir le do theicneoirí gnáthsheiceálacha a dhéanamh, ualaí comhardaithe, agus aimhrialtachtaí a fheiceáil i soicindí - seachas i nóiméid.



2. Fíor-Cruinneas RMS - Iontaofa faoi Ualaí Neamh-Líneacha

Tá timpeallachtaí leictreacha nua-aimseartha líonta le -tiomántáin minicíochta athraitheacha, tiománaithe LED, soláthairtí cumhachta a aistriú, agus córais UPS - agus déanann siad seo go léir saobhadh ar thonnfhoirmeacha sinusoideacha. Éiríonn gnáthmhéadair míchruinn faoi na coinníollacha seo. Úsáideann ár méadar teicneolaíocht samplála fíor--RMS (fréamh-meán{-cearnach), ag cinntiú go bhfanann gach luach a thaispeánfar iontaofa beag beann ar shaobhadh armónach nó neamhshiméadracht tonnchruth. Is é an rud a léann tú an rud atá agat i ndáiríre.



3. Cóimheasa Solúbtha CT/VT – In oiriúint d'Aon Suiteáil

Ní gá braiteoirí speisialaithe a cheannach nó a bheith buartha faoi chomhoiriúnacht. Ceadaíonn an méadar cóimheasa -claochladán sruth in-ríomhchláraithe (CT) úsáideora (1A nó 5A tánaisteach) agus cóimheasa claochladán voltais (VT), rud a fhágann go bhfuil sé comhoiriúnach le beagnach aon suiteáil méadraithe atá ann cheana féin. Cibé an bhfuil tú ag iarfheistiú painéil níos sine nó ag dearadh ceann nua, tá an socrú simplí agus tá an uirlis saor in aisce trí eochracha painéil tosaigh.



4. Cumarsáid Modbus Roghnach - Ó Taispeáint Áitiúil go Nód Cliste

Maidir le háiseanna atá réidh le dul thar léamh láimhe, cuireann an méadar calafort cumarsáide roghnach RS-485 Modbus RTU ar fáil (le Modbus TCP/IP ar fáil ach é a iarraidh). Athraíonn sé seo an t-aonad ó thaispeántas simplí go nód sonraí ar féidir leis:



Cuir luachanna fíor-ama isteach i do chóras PLC, SCADA nó BMS

Cumasaigh cianfhaireachán ó sheomra rialaithe lárnach

Logáil sonraí stairiúla le haghaidh iniúchtaí fuinnimh agus tuairisciú comhlíonta (ISO 50001)

Truicear aláraim nó fógraí nuair a shreabhann paraiméadair lasmuigh de na tairseacha socraithe



Is fearr ar fad, is é an comhtháthú breiseán-agus-imirt - níl aon gheataí dílsithe nó earraí meánacha costasacha ag teastáil.



5. Spás-Sábháil 96×96 mm Dearadh – Uasmhéadaigh Eastáit Réadaigh an Phainéil

Is minic a bhíonn painéil dáileacháin i dtionscadail iarfheistithe plódaithe. Is é an gearrtha caighdeánach cearnach 96 × 96 mm (le múnla roghnach 72 × 72 mm ar fáil) a oireann don chuid is mó d'oscailtí painéil atá ann cheana féin, rud a laghdóidh costais athoibre. In ainneoin a lorg dlúth, tá na digití móra, geala LED fós inléite go soiléir ar fud an tseomra - fiú i gcoinníollacha ard-comhthimpeallacha-nó seomraí leictreacha nach bhfuil soilsithe acu.



Sonraíochtaí Teicniúla

Paraiméadar	Sonraíocht
Cineál Taispeána	Ard-LED dearg 5 ró-ghile (glas/gorm roghnach)
Paraiméadair Taispeána (Sraitheanna Seasta)	V (L-L / L-N), A (in aghaidh na céime), kW (iomlán), PF (in aghaidh na céime & iomlán), Hz
Paraiméadair Scrollaithe/Tánaisteach	kWh (iompórtáil/easpórtáil), kvar, THD-V, THD-I
Ionchur Voltais	100V ~ 690V AC (L-L) / 58V ~ 400V AC (L-N), raon uathoibríoch-
Ionchur Reatha	5A nó 1A ainmniúil (CT tánaisteach), úsáideoir-roghnaithe
Raon Cóimheas CT	1 ~ 9999 (in-ríomhchláraithe)
Raon Cóimheas VT	1 ~ 9999 (in-ríomhchláraithe)
Raon Minicíochta	45 ~ 65 Hz, braite uathoibríoch-
Cruinneas Tomhais	Voltas/Reatha: Aicme 0.5S; Cumhacht: ±0.5% den léamh; PF: ±1.0%
Soláthar Cumhachta Cúnta	85 ~ 265V AC/DC (uilíoch), nó roghnach 24V DC
Cumarsáid (Roghnach)	RS-485 Modbus RTU (caighdeánach roghnach); Modbus TCP/IP (ar iarratas)
Ráta Baud	2400 ~ 19200 bps (in-ríomhchláraithe)
Gearradh Painéal	92×92 mm (do thithíocht 96×96 mm)
Toisí Foriomlána	96×96×78 mm (W×H×D)
Aicme Cosanta	Painéal tosaigh: IP54 (IP65 roghnach)
Teocht Oibriúcháin	-10 céim ~ +60 céim
Teocht Stórála	-20 céim ~ +70 céim
Gléasta	Suiteáil an phainéil, le gearrthóg lingeáin nó feistiú scriúnna
Sreangú	Scriú{0}}cineál bloic teirminéil (breiseán-roghnach)



Iarratas



• Foirgnimh Oifige Tráchtála & Miondíola – Monatóireacht a dhéanamh ar phríomhphainéal friothálacha agus fo-PF agus ídiú fuinnimh chun dramhaíl a aithint agus billeáil tionóntaí a leithdháileadh go cruinn.
•
• Déantúsaíocht Éadrom & Ceardlanna – Coinnigh súil ar -ualaí innealra tiomáinte; éagothroime chéim a bhrath sula n-eascraíonn sé downtime gan phleanáil.
•
• Dáileadh an Lárionad Sonraí PDU & UPS – Fíoraigh cobhsaíocht voltais agus leibhéil armónacha ag cosáin ríthábhachtacha cumhachta gan an spás painéil tosaigh teoranta-teoranta.
•
• Socraíonn Gineadóir & Cumhacht Fuireachas – Taispeáin aschur V, A, kW, PF, agus Hz go comhuaineach le linn ualach-tástáil bainc nó oibríocht éigeandála - ar fad ó dhlúthmhéadar amháin.
•
• Painéil Rialaithe HVAC - Rian feidhmíocht mótair comhbhrúiteora agus fean; spotlaghdú PF mar tháscaire luath ar shaincheisteanna foirceannadh mótair.
•
• Pointí Monatóireachta ar Fhuinneamh In-athnuaite (Gréine/Gaoithe) – Soláthair léamh amach áitiúil ag boscaí comhcheangail nó greille-painéil idirnasctha le Modbus roghnach le haghaidh cianrialú maoirseachta.
