Méadar Minicíochta Volta Amp

comhtháthaíonn méadar minicíochta volta amp V/A/Hz in aonad painéil amháin. Taispeánann sé gach céim-voltas (L-N/L-L), sruthanna, agus minicíocht ag an am céanna ar LED/LCD. RMS fíor, CT/PT in-ríomhchláraithe, Modbus RS485 roghnach. Deartha do lascthrealamh, MCCanna, gensets, agus BMS óna dteastaíonn-monatóireacht spáis agus fíor-ama.

Glaoigh Linn

Cur síos

Forbhreathnú Táirgí

Uirlis phainéil dhigitigh dhlúth ard-chruinneas atá sa mhéadar minicíochta volta atá deartha do thrí chóras leictreach sreinge de chuid chéim a ceathair. Comhtháthaíonn sé tomhas voltais (U), sruth (I), agus minicíochta (F) in aonad amháin, ag cur in ionad ilmhéadair analógacha traidisiúnta le réiteach sruthlínithe amháin.

Seachadann an méadar seo léamha digiteacha fíor-ama trí thaispeántas geal LED, ag tairiscint cruinneas 0.5% agus raon leathan tomhais. Is rogha iontach é an méadar minicíochta volta amp le haghaidh uathoibriú dáileadh cumhachta, painéil rialaithe tionsclaíocha, monatóireacht fostáisiúin, agus córais bainistíochta fuinnimh.

Príomhfheidhmchláir:

Caibinéid dáileadh cumhachta tionsclaíoch

Córais uathoibrithe tógála

Monatóireacht ar an bhfostáisiún agus ar an eangach

Painéil trealaimh agus innealra

Tomhas agus measúnú fuinnimh

Príomhghnéithe

1)Trí-i-Tomhas Amháin

Tomhaiseann sé voltas (U), sruth (I), agus minicíocht (F) ag an am céanna. Cuirtear trí ionstraim thraidisiúnta in ionad méadar amháin, rud a shábháil spás painéil agus costais suiteála a laghdú.

2) Cruinneas Ard & Iontaofacht

Rang cruinnis: ±0.5% FS

Cinntíonn tomhas fíor RMS léamha cobhsaí fiú faoi thonnfhoirmeacha saobhadh

Dearadh aonrúcháin láidir agus feidhmíocht frith-chreathadh do thimpeallachtaí tionsclaíocha

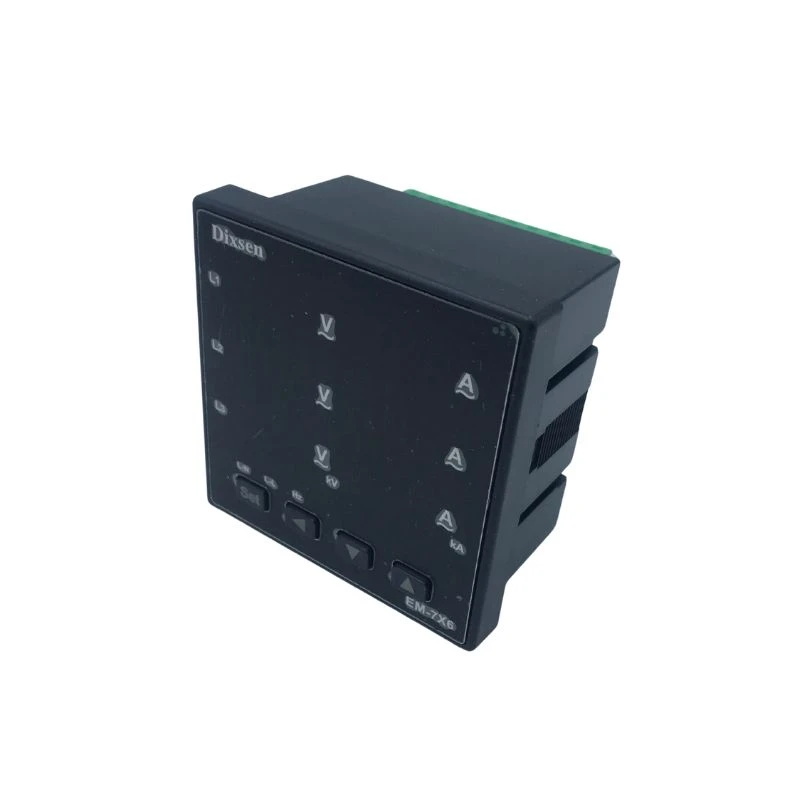

3) Taispeáin Digiteach soiléir

Taispeántas digiteach LED ard-ghile le modhanna taispeána in-ríomhchláraithe. Ligeann sraitheanna taispeána iolracha breathnú comhuaineach ar phríomhpharaiméadair, le roghanna taispeána inaistrithe nó rothaíochta.

4) Raon Ionchur Leathan

Rated voltage: AC 100V, 220V, 380V (external PT for >500V)

Rated current: AC 1A or 5A (external CT for >5A)

Minicíocht: 45-65Hz

5) Cumarsáid Solúbtha & Roghanna Aschuir

Cumarsáid RS485 le Modbus-Prótacal RTU le haghaidh cianfhaireacháin agus fáil sonraí

Aschur analógach roghnach: 0/4–20mA nó 0–5/10V

Aschuir aláraim sealaíochta roghnacha agus ionchuir dhigiteacha le haghaidh feidhmeanna rialaithe

6) Suiteáil Éasca

Méideanna gearrtha painéil caighdeánach 96 × 96mm nó 72 × 72mm ar fáil, ag luí leis an gcuid is mó de na painéil lascthrealamh agus dáileacháin.

Sonraíochtaí Teicniúla

Paraiméadar	Sonraíocht
Cruinneas Tomhais	Aicme 0.5
Ionchur Voltais	AC 100V / 220V / 380V / 500V (PT le haghaidh níos airde)
Ionchur Reatha	AC 1A / 5A (CT le haghaidh níos airde)
Impedance Ionchuir	Voltage: >300kΩ; Reatha:<20mΩ
Raon Minicíochta	45–65Hz
Cumas Overload	Voltas: 1.2 × leanúnach, 2 × /1s mheandarach; Reatha: 1.2 × leanúnach, 10 × /5s mheandarach
Soláthar Cumhachta Cúnta	AC/DC 80-270V, nó AC220V, AC380V
Taispeáin	LED digiteach, 4-dhigit, dearg
Cumarsáid	RS485, Modbus-phrótacal RTU
Teocht Oibriúcháin	-10 céim ~ +55 céim
Gearradh Painéal	92×92mm (do mhéid 96×96mm); 68×68mm (le haghaidh 72×72mm)
Caighdeáin	CE, RoHS deimhnithe

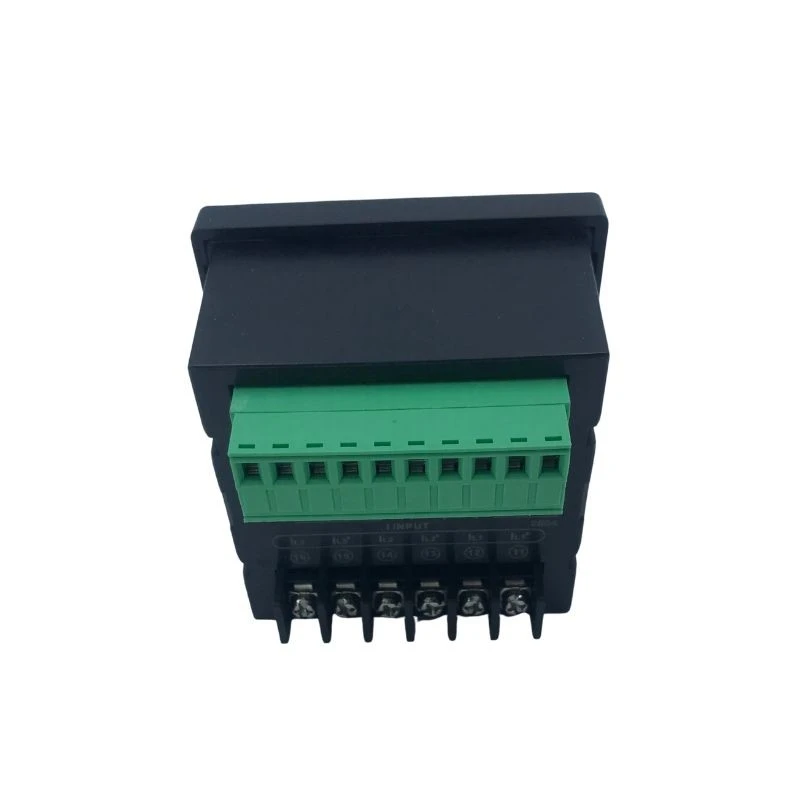

Roghanna Sreangaithe

Tacaíonn cumraíochtaí sreang trí-chéim a ceathair{-(3P4W) agus trí-chéim a trí-sreinge (3P3W), atá inoiriúnaithe do riachtanais chórais éagsúla.

Cén Fáth Roghnaigh an Méadar Seo?

Buntáiste	Sochar
Costas-éifeachtach	Cuirtear trí ionstraim ar leith in ionad méadar amháin
Painéal-spás a shábháil	Dlúth 96×96mm nó 72×72mm fachtóir foirm
Monatóireacht cianda réidh	Cumasaíonn RS485/Modbus comhtháthú le córais SCADA agus BMS
Iontaofa i gcoinníollacha crua	Raon teochta leathan agus cosaint láidir IEA
Éasca le húsáid	Paraiméadair ríomhchláraithe, taispeáint stiúir soiléir, socrú éasca
